「エコーで使うプローブって種類が多くて覚えられない…」
「リニアとかコンベックスとか、結局どう違うの？」
この記事では
- プローブの種類と特徴
- それぞれの使い分け
- 看護で役立つ理解ポイント
が分かりますよ♪
結論👉
プローブは「深さ」と「観る部位」で選ぶのが基本で、まずはリニア・コンベックス・セクタの3種類を押さえればOKです😊
この記事では、超音波プローブの種類と使い分けを看護師目線でやさしく解説します🩺
プローブとは？看護師が知るべき基本
プローブとは、超音波を体に送って画像を作るセンサー部分のことです。
見た目や性能が異なることで、観察できる部位や精度が変わります。
プローブの役割
プローブは以下の働きをしています。
- 超音波を体内に送る
- 反射して戻ってきた信号を受け取る
- 画像として表示する
つまり、プローブの種類によって「どこまで見えるか」「どれくらい鮮明に見えるか」が変わるのです。

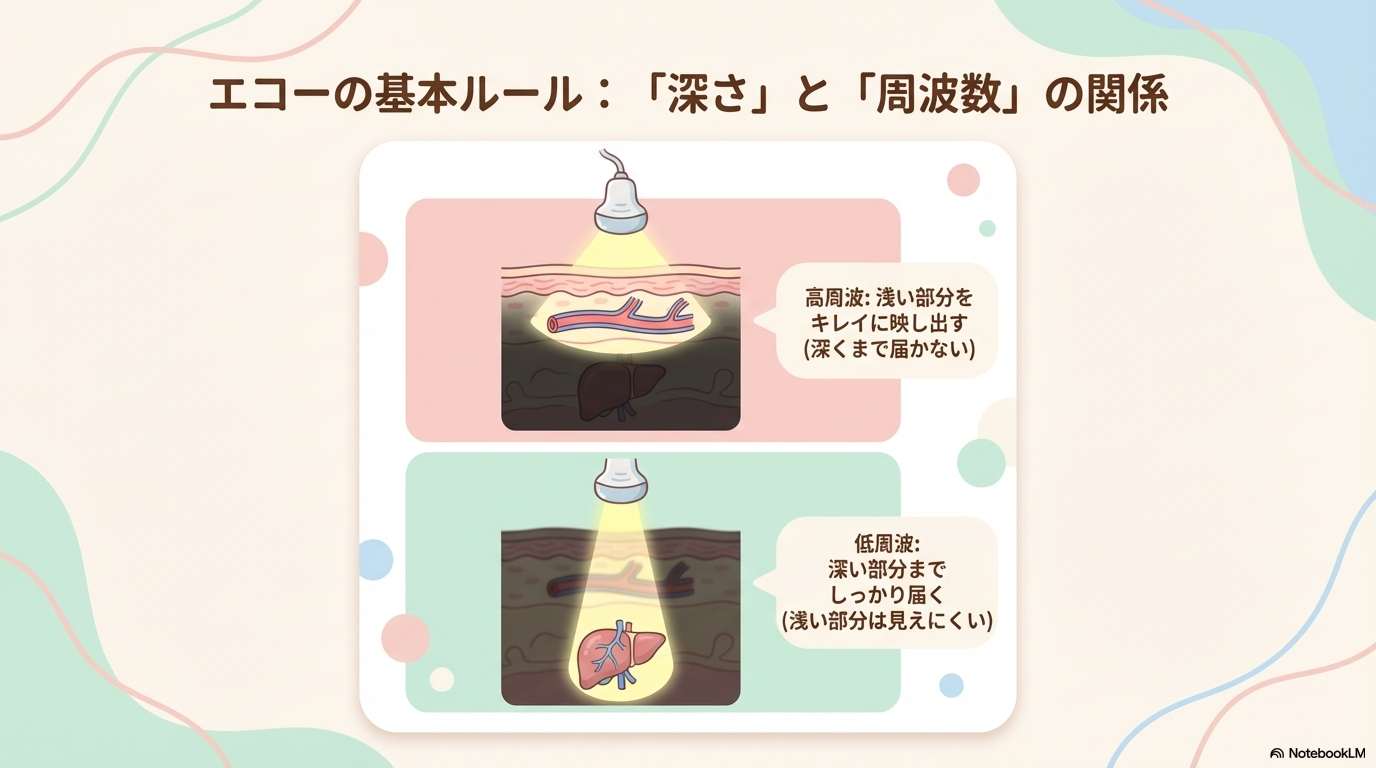

周波数と深さの関係
ここがとても大事なポイントです👇
- 高周波：浅い部分をキレイに見れる
- 低周波：深い部分まで届く
この関係が、プローブ選択の基本になります😊

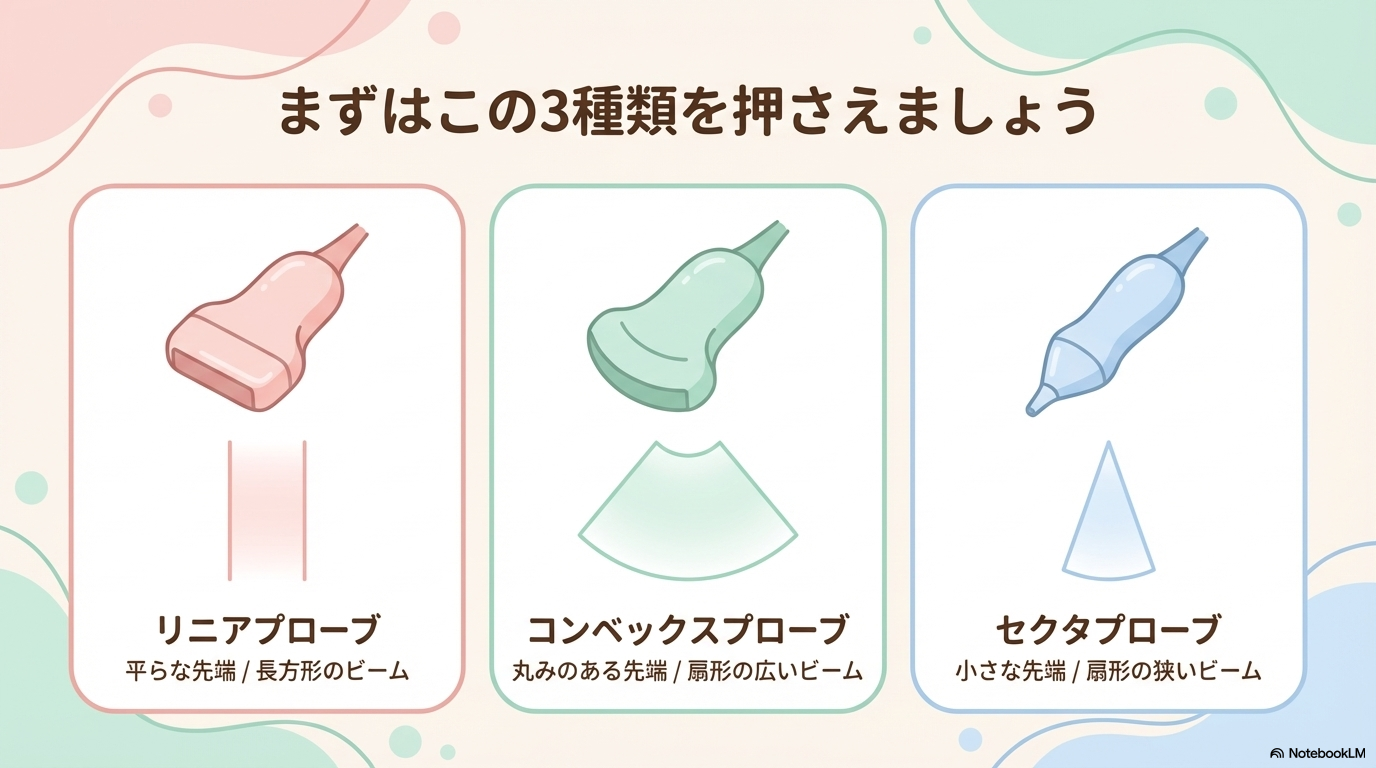

プローブの種類一覧（まず全体像）
超音波プローブはたくさん種類がありますが、まずは基本の3種類（リニア・コンベックス・セクタ）を押さえることが大切です😊
それぞれの特徴と用途を一覧で整理すると、イメージしやすくなります。
| プローブ型 | 特徴 | 周波数の目安 | 主な観察部位 |
|---|---|---|---|
| リニア型 | 平らで細長い | 8〜14MHz（高周波） | 血管・甲状腺・皮膚 |
| コンベックス型 | 丸みがあり広く見える | 3〜6MHz（中〜低周波） | 腹部臓器（肝・腎など） |
| セクタ型 | 先端が小さく扇状に広がる | 2〜5MHz（低周波） | 心臓 |
まずはこの3つをしっかり理解すれば、臨床で困ることはかなり減りますよ🌸

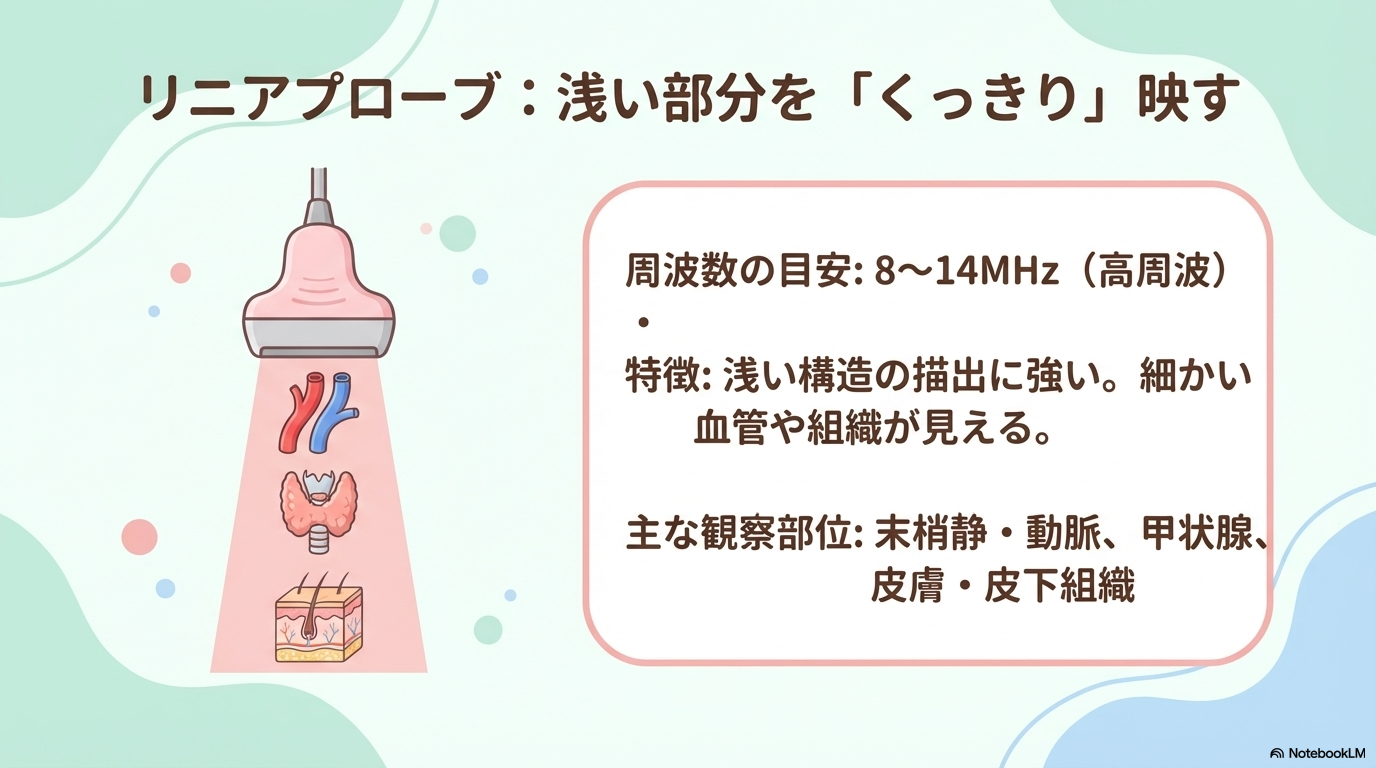

リニアプローブ（浅部観察）
「看護師が一番関わるプローブってどれ？」と聞かれたら、まずこれです。
リニアプローブは、血管確保や体表観察などでよく使われる超重要プローブです🩺
特徴
リニアプローブは高周波を使うことで、浅い部分をとても鮮明に観察できます。
浅い部位をくっきり見たいときに最適なのがポイントです。
- 高周波で画質がキレイ
- 浅い構造の描出に強い
- 細かい血管や組織が見える
その反面、深いところまでは届きにくいという特徴もあります。
観察部位
主に体表に近い部位で使われます。
- 末梢静脈・動脈（血管）
- 甲状腺
- 皮膚・皮下組織
- 筋肉・関節
「浅い＝リニア」と覚えておくと迷いにくいですよ😊

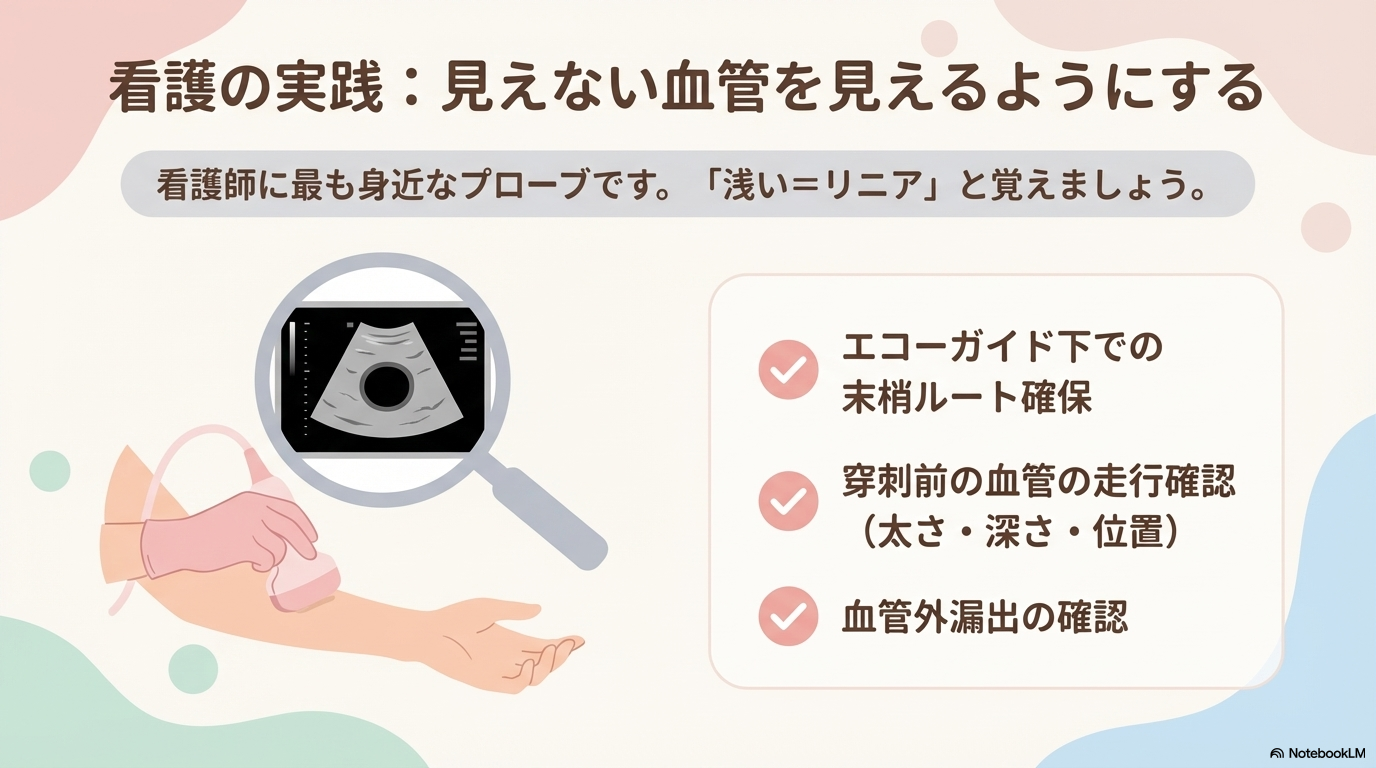

看護実践での使いどころ
ここが一番大事なポイントです。
リニアプローブは、看護師の実践に直結します。
- エコーガイド下での末梢ルート確保
- 血管の走行確認（穿刺前の評価）
- 血管外漏出の確認
特にルート確保では、血管の太さ・深さ・位置を確認できるため、成功率アップにつながります。
「見えない血管を見えるようにする」ことで、安全な穿刺につながるのが大きなメリットです。

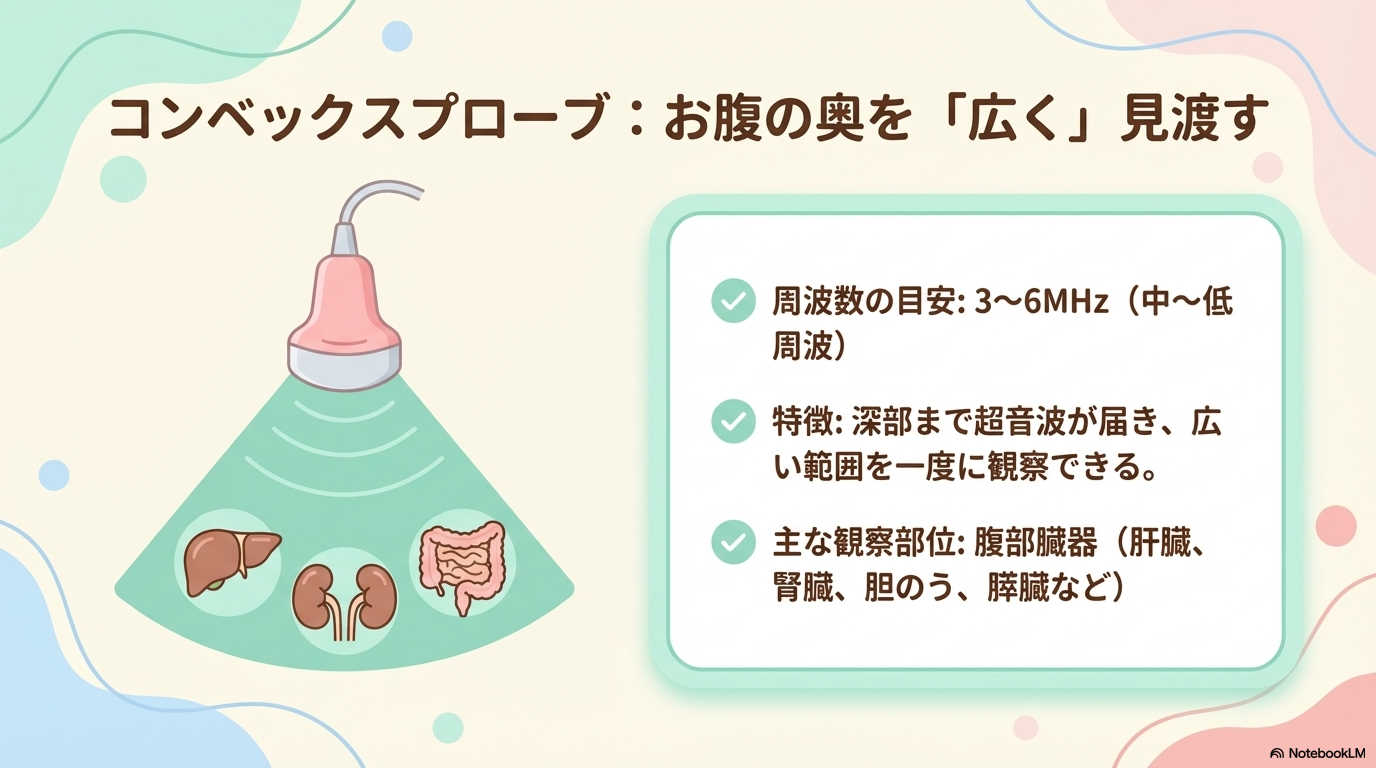

コンベックスプローブ（腹部観察）
「お腹のエコーといえばこれ」というくらい、基本になるのがコンベックスプローブです。
病棟や検査室で見かける機会も多く、理解しておくと臨床のイメージがぐっとつきやすくなります😊
特徴
コンベックスプローブは中〜低周波で、広い範囲を深く観察できるのが特徴です。
深い臓器を広く見るのに適しているのがポイントです。
- 深部まで超音波が届く
- 広い範囲を一度に観察できる
- 腹部全体の評価に向いている
ただし、リニアに比べると細かい構造の描出はやや粗くなります。
観察部位
主に体の奥にある臓器を観察します。
- 肝臓
- 腎臓
- 胆のう
- 膵臓
- 骨盤内臓器
いわゆる「腹部エコー」は、このプローブが使われています。

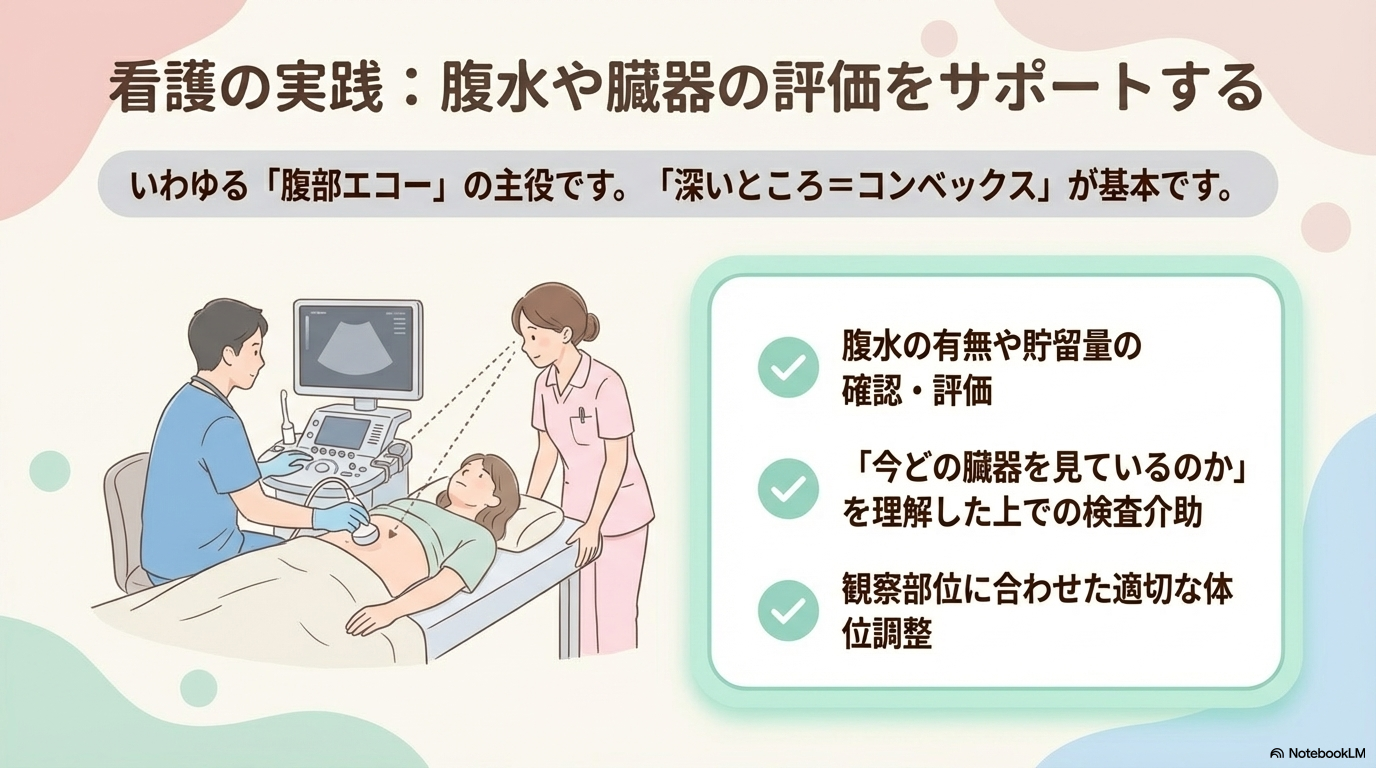

看護実践での関わり
看護師が直接操作する機会は施設によりますが、理解しておくと以下で役立ちます。
- 腹水の有無の確認・評価
- 臓器評価の補助（検査理解）
- 適切な体位調整や検査介助
例えば腹水があるとき、「どのくらい溜まっているのか」を医師が評価する際に使われます。
そのため、看護師も「今どの臓器を見ているのか」を理解しておくと、ケアにつながりやすくなります😊

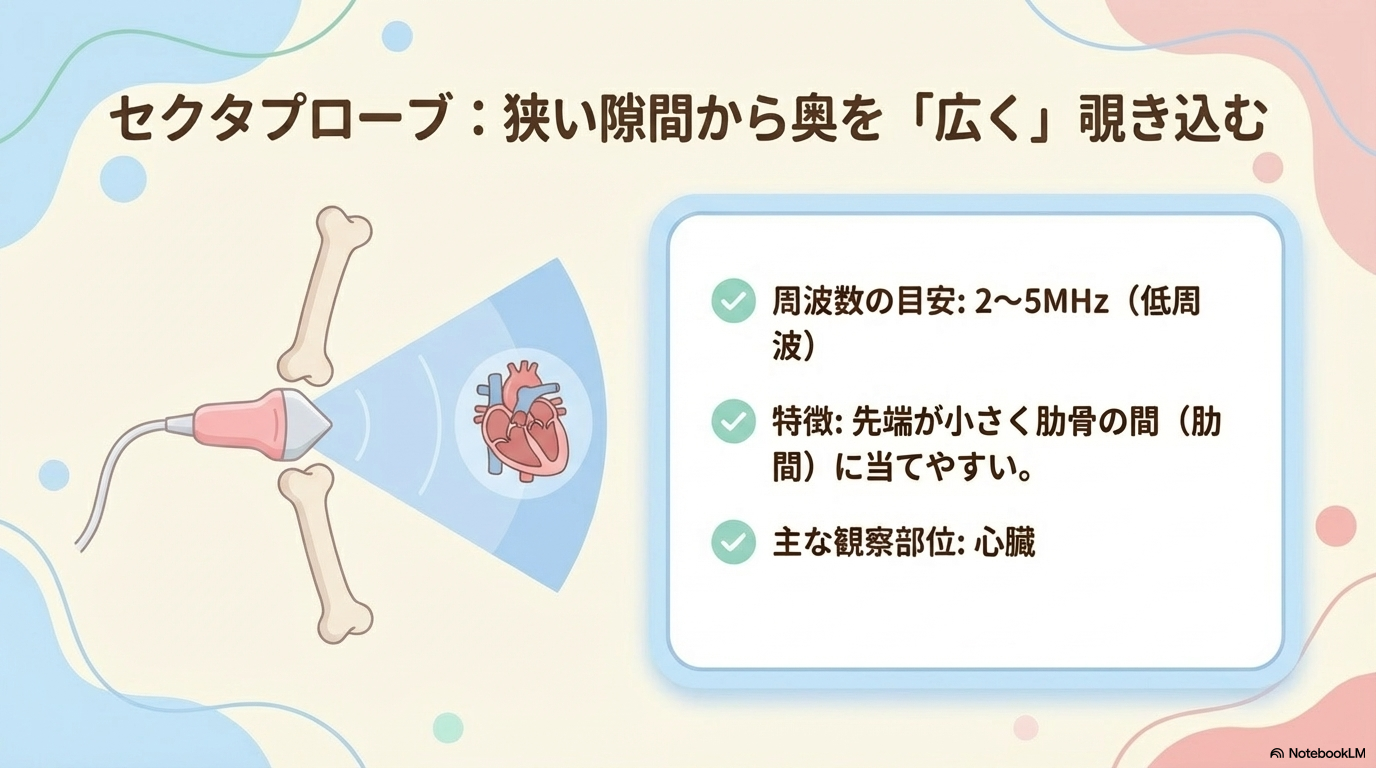

セクタプローブ（心臓観察）
セクタプローブは、主に心エコーで使われるプローブです。
普段あまり触れる機会がないと、「なんとなく難しそう」と感じるかもしれませんが、ポイントを押さえればシンプルに理解できます😊
特徴
セクタプローブは、先端が小さく、そこから扇状に超音波が広がる構造になっています。
狭い隙間から深い部分を広く観察できるのが大きな特徴です。
- 先端が小さく肋間に当てやすい
- 深部までしっかり届く（低周波）
- 扇状に広がる画像
特に、肋骨の間から心臓を観察するために適した形状です。
観察部位
主に観察するのは以下です。
- 心臓（心エコー）
心臓は胸郭に囲まれているため、こうした特殊なプローブが必要になります。

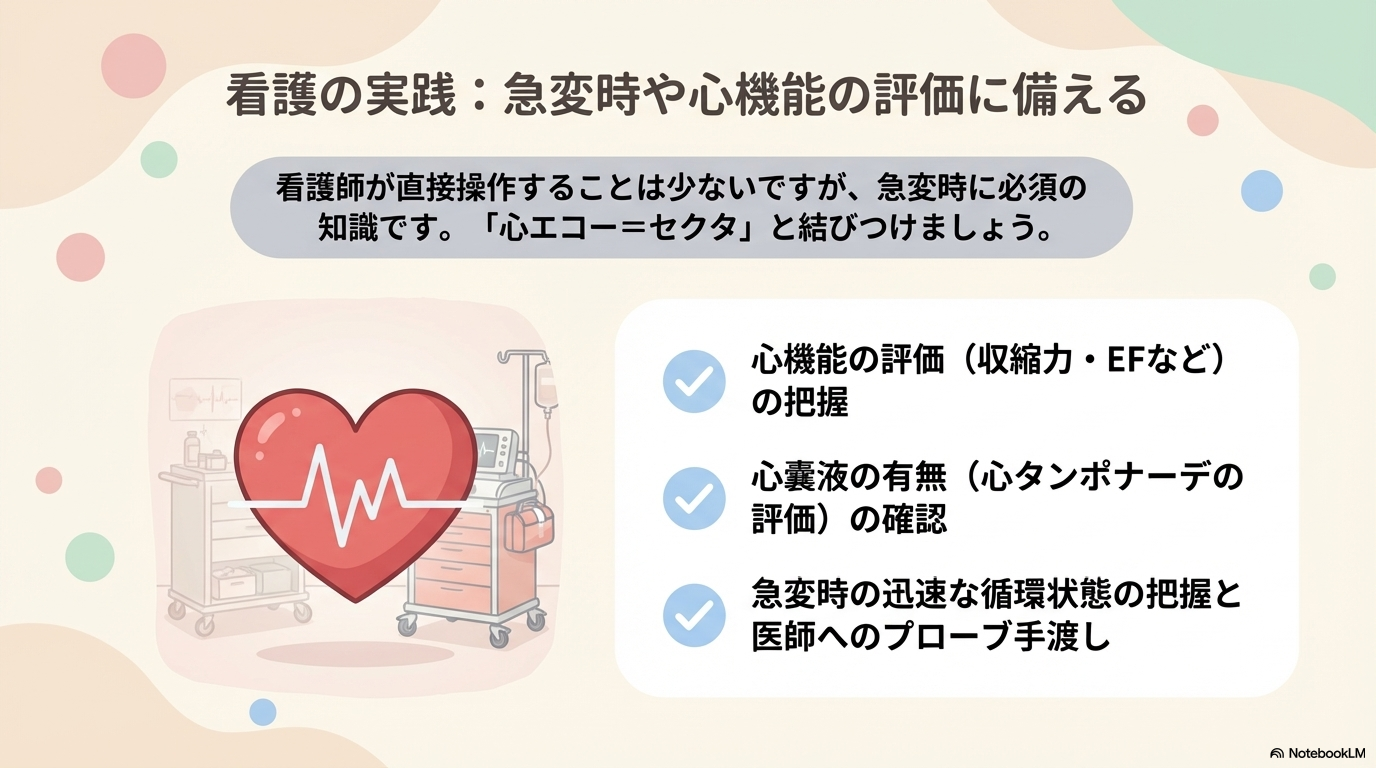

看護実践での理解ポイント
看護師が直接操作する機会は少ないですが、急変時や循環評価で重要な知識になります。
- 心機能の評価（収縮力・EFなど）
- 心嚢液の有無（心タンポナーデの評価）
- 循環状態の把握
特に急変時には、「今心臓がどう動いているか」を評価するために使われます。
そのため、心エコー＝セクタプローブという対応関係を理解しておくと、状況判断がしやすくなります😊

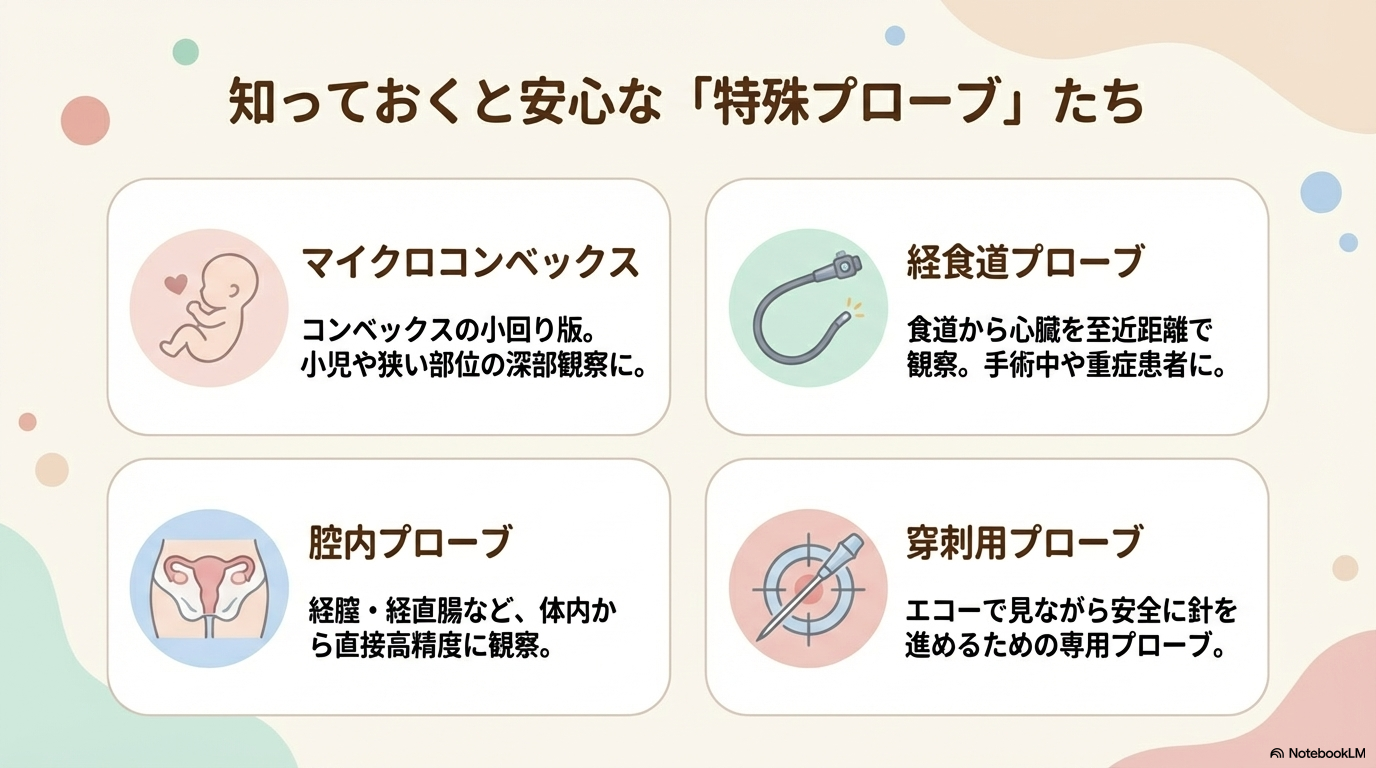

特殊プローブ（応用で使われる種類）
ここまでで基本の3種類はバッチリです😊
さらに一歩進んで、現場で見かけることのある特殊プローブも押さえておくと理解が深まります。
頻度はそこまで高くありませんが、「これ何？」とならないように軽く知っておきましょう🌸
マイクロコンベックスプローブ
コンベックスを小さくしたようなプローブです。
狭い部位でも当てやすく、深部も観察できるのが特徴です。
- 肋間など狭い場所で使いやすい
- 小児・新生児でよく使われる
- 腹部・心臓・血管にも対応
「コンベックスの小回り版」とイメージすると分かりやすいです😊
経食道プローブ（TEE）
内視鏡のように細長い形をしたプローブです。
口から食道に挿入し、心臓をすぐ近くから観察します。
- 心臓を近距離から詳細に観察できる
- 手術中や重症患者で使用
侵襲的な検査になるため、看護師の観察や管理も重要になります。
腔内プローブ（経膣・経直腸）
細長い棒状のプローブで、体の内部から直接観察します。
- 経膣エコー（子宮・卵巣）
- 経直腸エコー（前立腺など）
体表からでは見えにくい臓器を、近距離で高精度に観察できます。
穿刺用プローブ
穿刺（せんし：針を刺す処置）を安全に行うためのプローブです。
エコーで確認しながら針を進めることで、合併症のリスクを下げることができます。
- 中心静脈カテーテル挿入
- 胸腔穿刺・腹水穿刺
- 生検（組織採取）
看護師としては、清潔操作・患者観察・合併症予防の視点がとても重要になります。

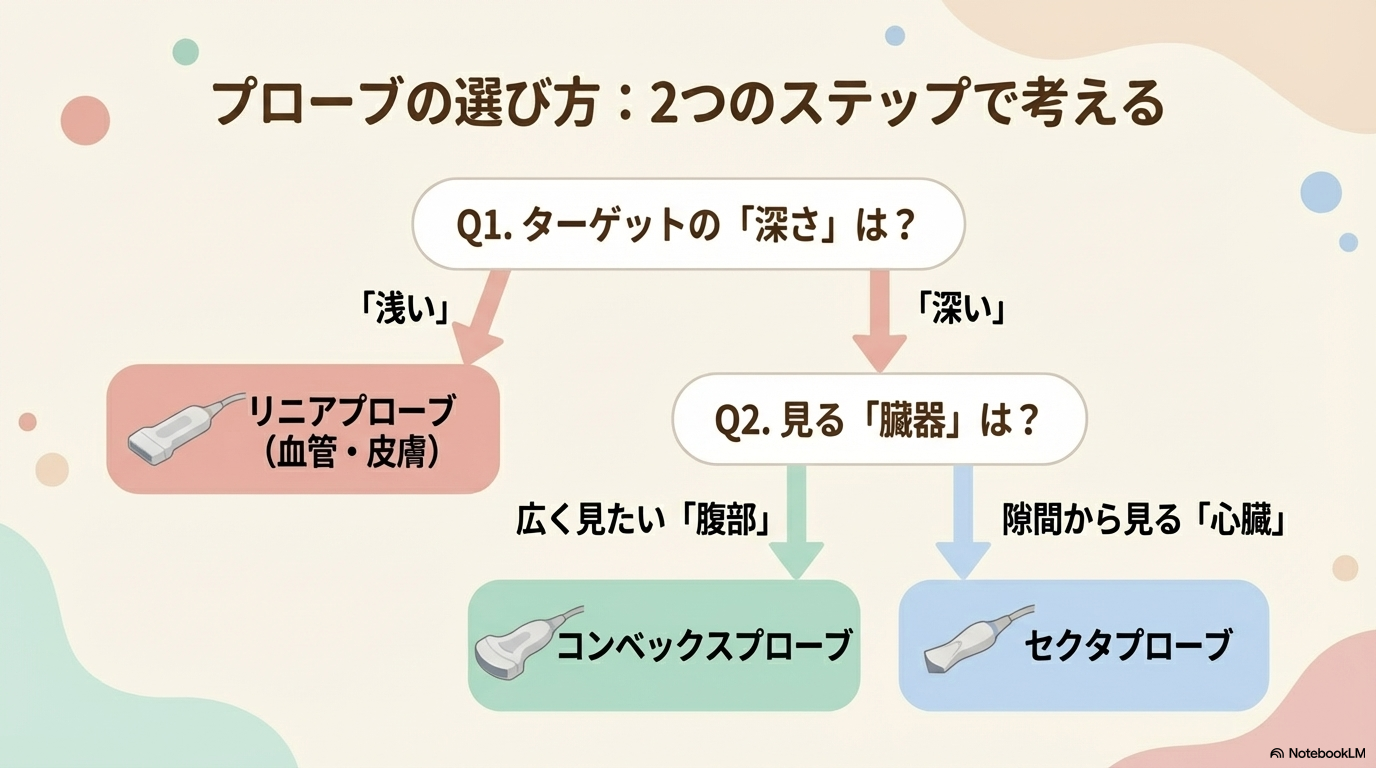

プローブの選び方（臨床で迷わない思考）
「どのプローブを使えばいいの？」と迷うこと、ありますよね。
実はプローブ選択はとてもシンプルで、考え方の軸は決まっています😊
「深さ」と「観る部位」で選ぶ、これだけです。
深さで選ぶ
まずは「どのくらい深い場所を見るか」を考えます。
- 浅い → リニア（高周波）
- 深い → コンベックス・セクタ（低周波）
例えば、血管や皮膚ならリニア、肝臓や腎臓ならコンベックスというイメージです。
この「深さ」の判断が一番の基本になります。
部位で選ぶ
次に「どの臓器を見るか」で考えます。
- 血管・皮膚 → リニア
- 腹部臓器 → コンベックス
- 心臓 → セクタ
臨床では、ほぼこの対応関係で使われています。
現場でのコツ
迷ったときは、次の考え方を意識すると判断しやすくなります。
- 「浅いか深いか」をまず考える
- 「何を見たいのか」を明確にする
- 基本3種類に当てはめて考える
この3ステップで考えると、ほとんどのケースで迷わなくなります😊
最初は難しく感じるかもしれませんが、使う場面とセットで覚えると自然と身につきますよ。

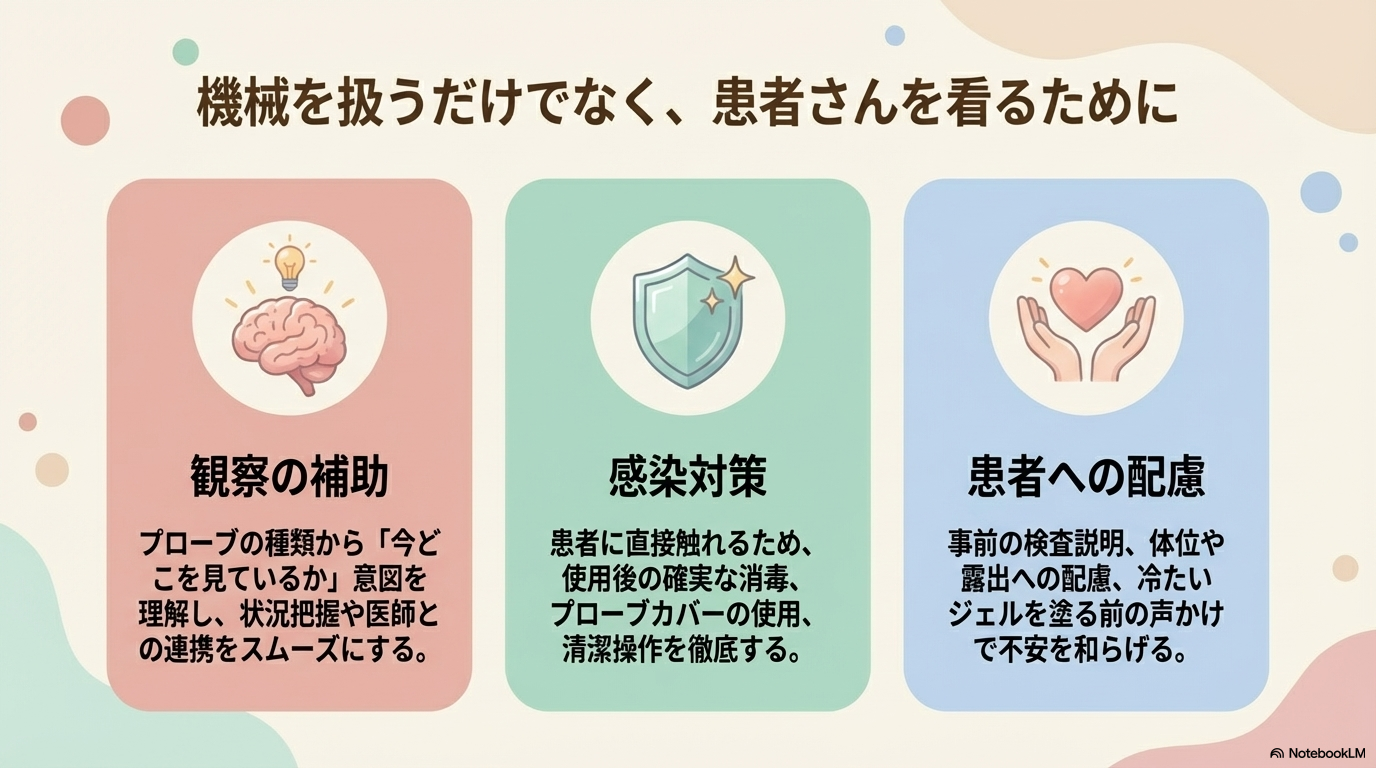

看護師が知っておくべきポイント
プローブの種類を理解したら、次に大切なのは「看護でどう活かすか」です。
ここを押さえておくと、エコーに対する苦手意識がグッと減りますよ😊
観察の補助ができるようになる
プローブの種類が分かると、「今どこを見ているのか」が理解できるようになります。
- 血管評価（リニア）
- 腹水や臓器評価（コンベックス）
- 心機能評価（セクタ）
ただ見るだけでなく、観察の意図を理解することが大切です。
これができると、急変時の状況理解や医師との連携もスムーズになります。
感染対策を意識する
プローブは患者に直接触れるため、感染対策も重要です。
- 使用後のプローブ消毒
- プローブカバーの使用
- ジェルの取り扱い
特に穿刺や腔内プローブでは、清潔操作が必須になります。
患者への配慮
エコーは痛みが少ない検査ですが、不安を感じる患者さんもいます。
- 検査内容を事前に説明する
- 体位や露出に配慮する
- 冷たいジェルへの声かけ
ちょっとした声かけが、患者さんの安心につながります😊
